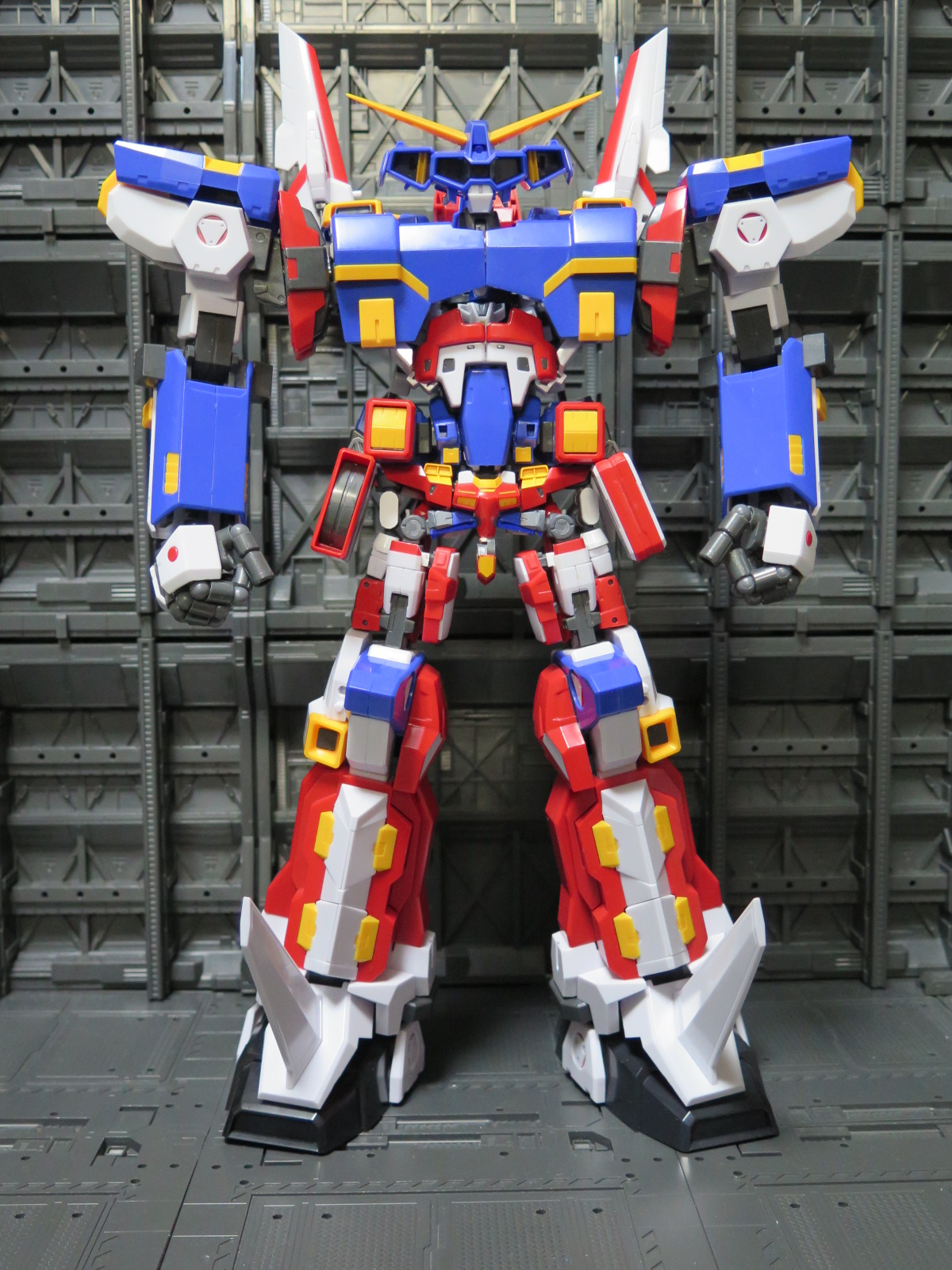

無題Name名無し25/05/25(日)16:00:40 IP:14.9.*(enabler.ne.jp)No.3990283そうだねx33 10月30日頃消えます

SMPのSRXを完全変形仕様に改造してみました

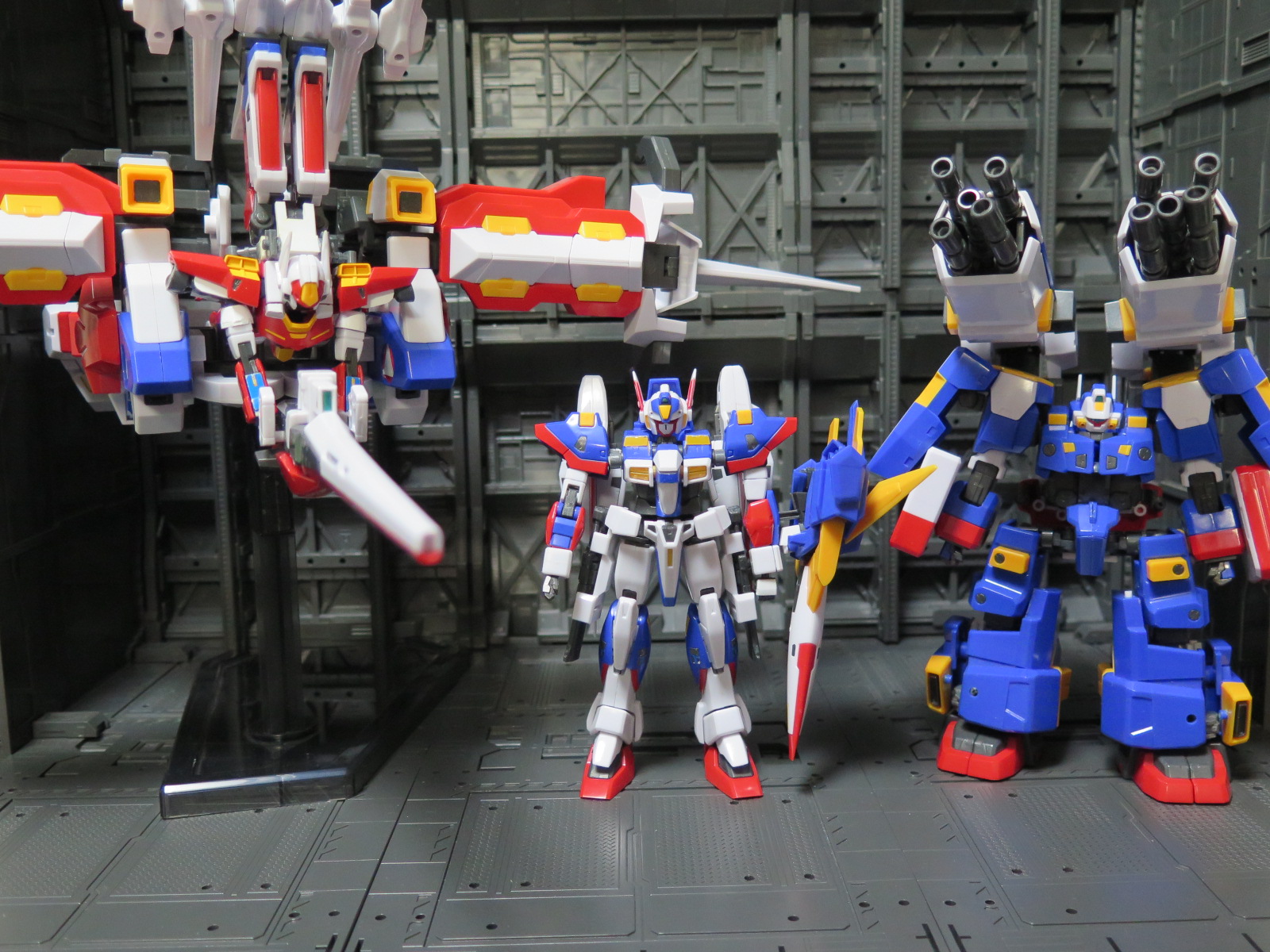

…	1無題Name名無し 25/05/25(日)16:01:54 IP:14.9.*(enabler.ne.jp)No.3990284そうだねx7 1748156514177.jpg-(573813 B) 改造箇所は多々あるので変形合体方法を解説しつつ弄った部分を書いていきたいと思います

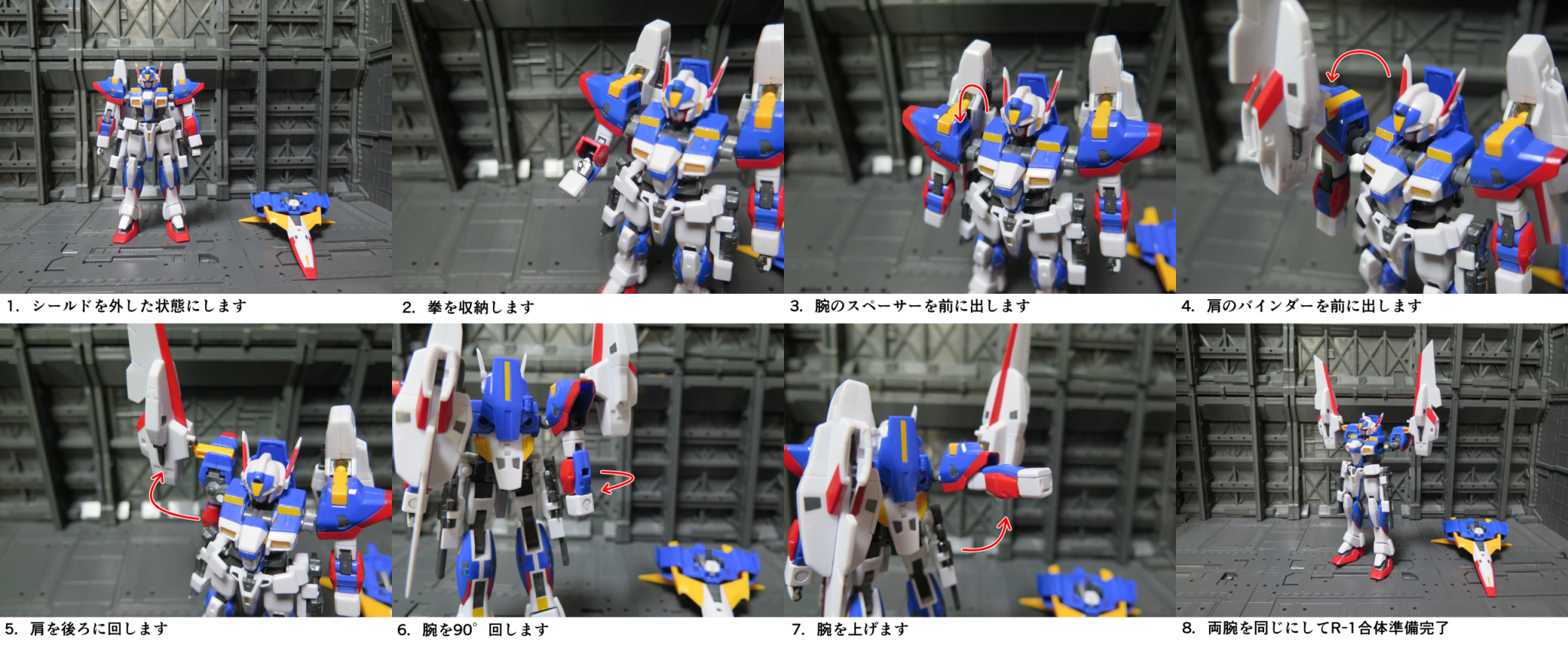

…	2無題Name名無し 25/05/25(日)16:04:25 IP:14.9.*(enabler.ne.jp)No.3990285そうだねx5 1748156665467.png-(2834295 B) まずはR-1 改造箇所は胴体の引き出し関節を真後ろに動かせるよう一部を削ったのと合体時に干渉を避けるためスペーサーを作成しています他は特に弄ってません

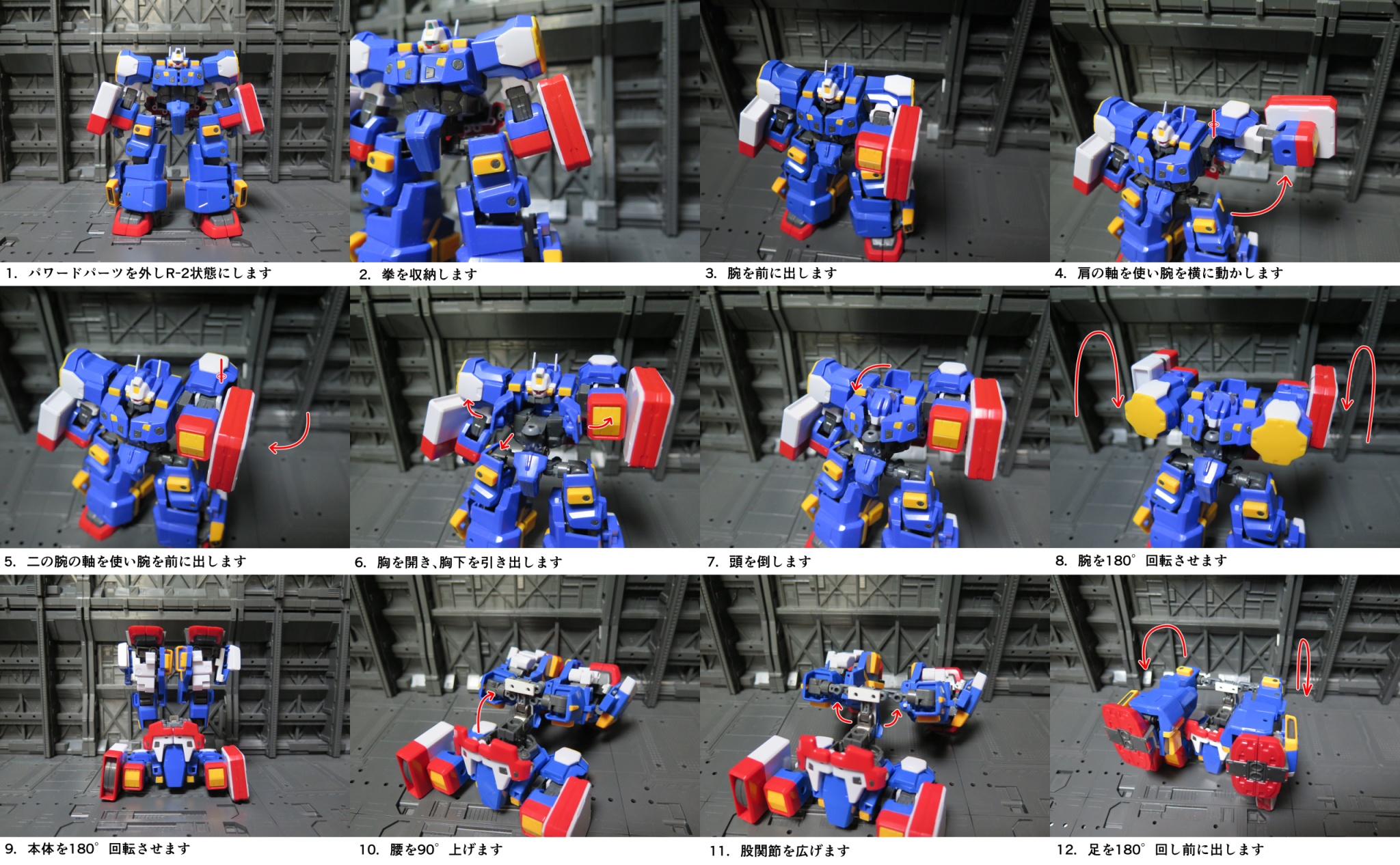

…	3無題Name名無し 25/05/25(日)16:09:01 IP:14.9.*(enabler.ne.jp)No.3990286そうだねx5 1748156941761.jpg-(2587690 B) 続いてR-2 改造箇所は胴体・肩・腰・足まず頭部関節の裏にあったR-3との接続ジョイント受けを切除かわりにR-3頭部が収納出来るスペースを確保しています肩は一部を切除し差し替えなしで腕を合体形態の位置に持ってこれるようにしています腰はコトブキヤのMSGを使用して新造しています

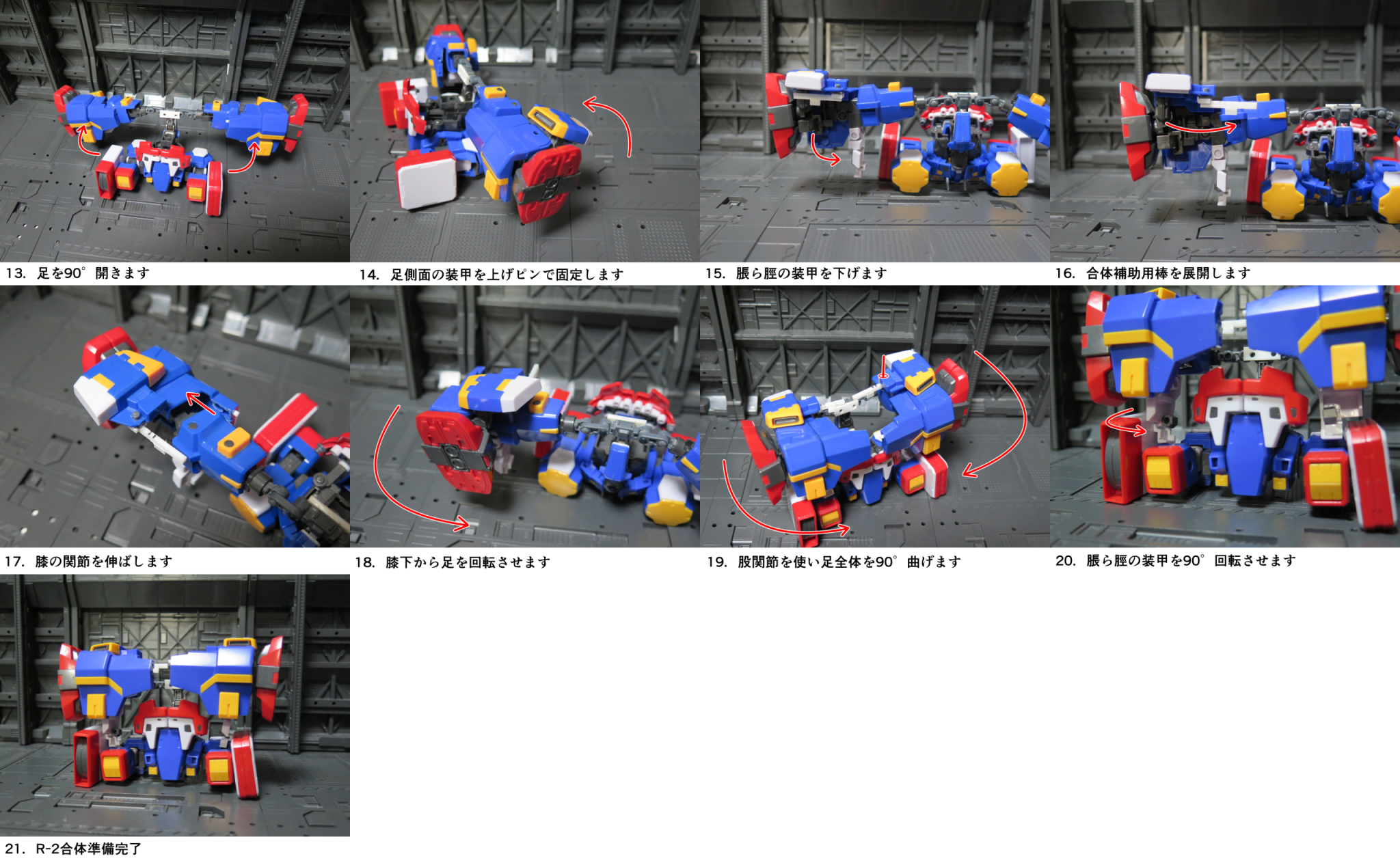

…	4無題Name名無し 25/05/25(日)16:13:03 IP:14.9.*(enabler.ne.jp)No.3990287そうだねx5 1748157183946.jpg-(1960815 B) 足はSRX時に肩周りの装甲になるパーツをMSGを使用して差し替えなしで動かせるようにしてますまた脹ら脛を合体時固定ジョイントとして使用出来るようにジョイントの受けを R-2胴体背面にそこに挿す為の凸ピンを接着させてます

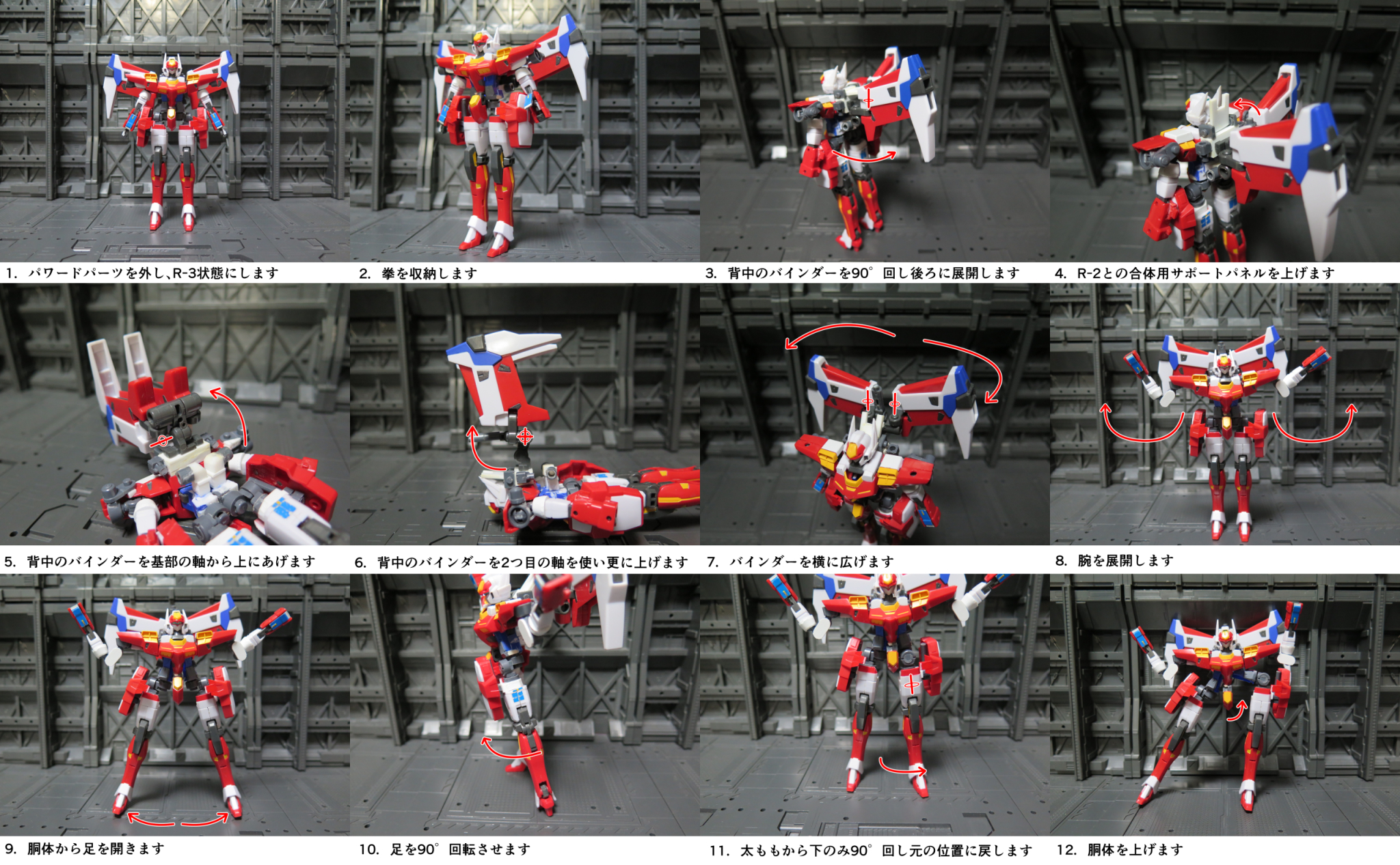

…	5無題Name名無し 25/05/25(日)16:15:48 IP:14.9.*(enabler.ne.jp)No.3990288そうだねx6 1748157348990.jpg-(2449850 B) 続いてR-3 一番改造に時間が掛かりました改造箇所はほぼ全身で細かいところを含めたら弄ってない箇所がないですとにかく腕の処理が曲者でした

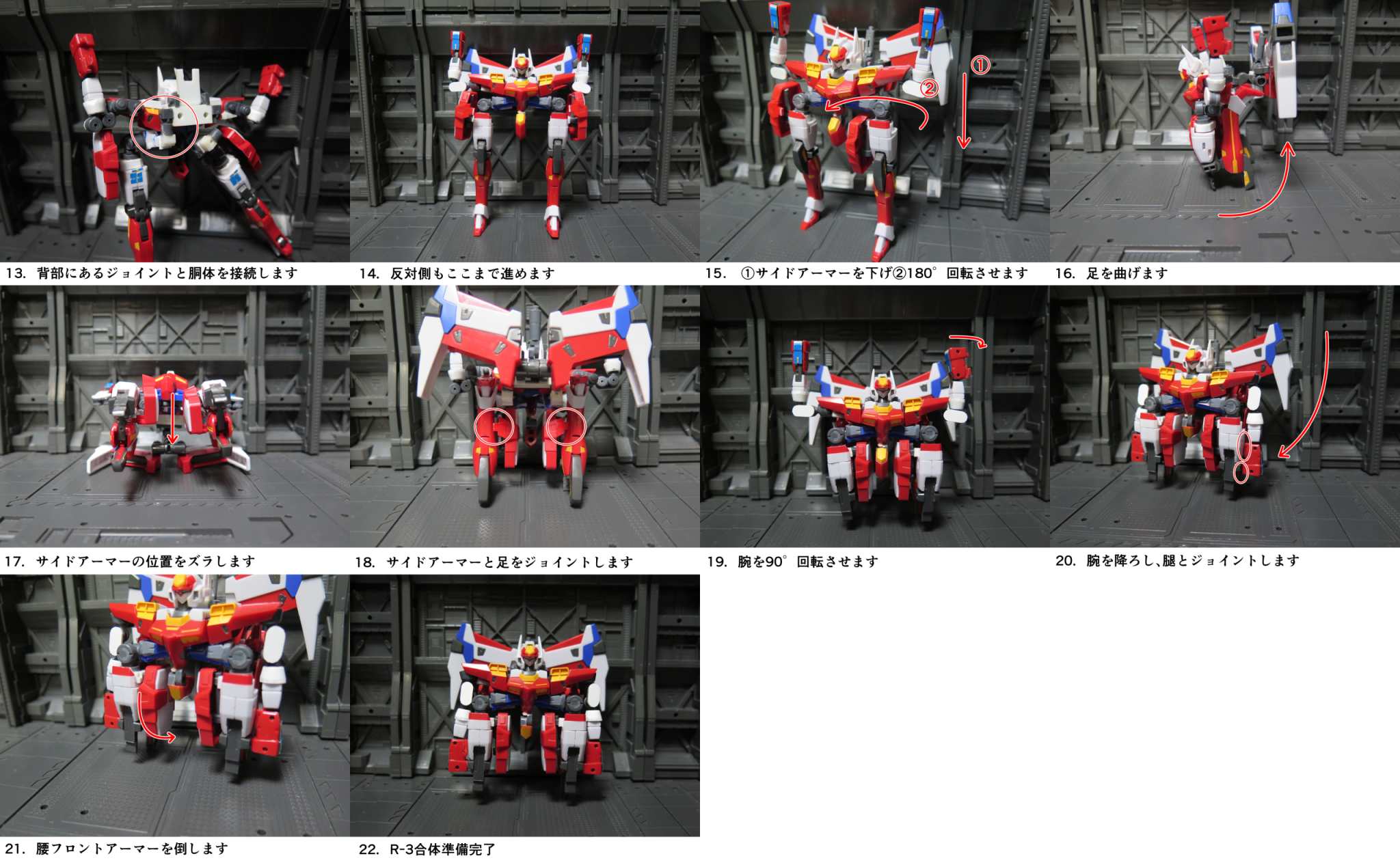

…	6無題Name名無し 25/05/25(日)16:19:05 IP:14.9.*(enabler.ne.jp)No.3990291そうだねx7 1748157545336.jpg-(2038543 B) その難問だった腕は軸可動+ボールジョイントにすることで股関節の動きに追従し可動を妨げない構造にしました

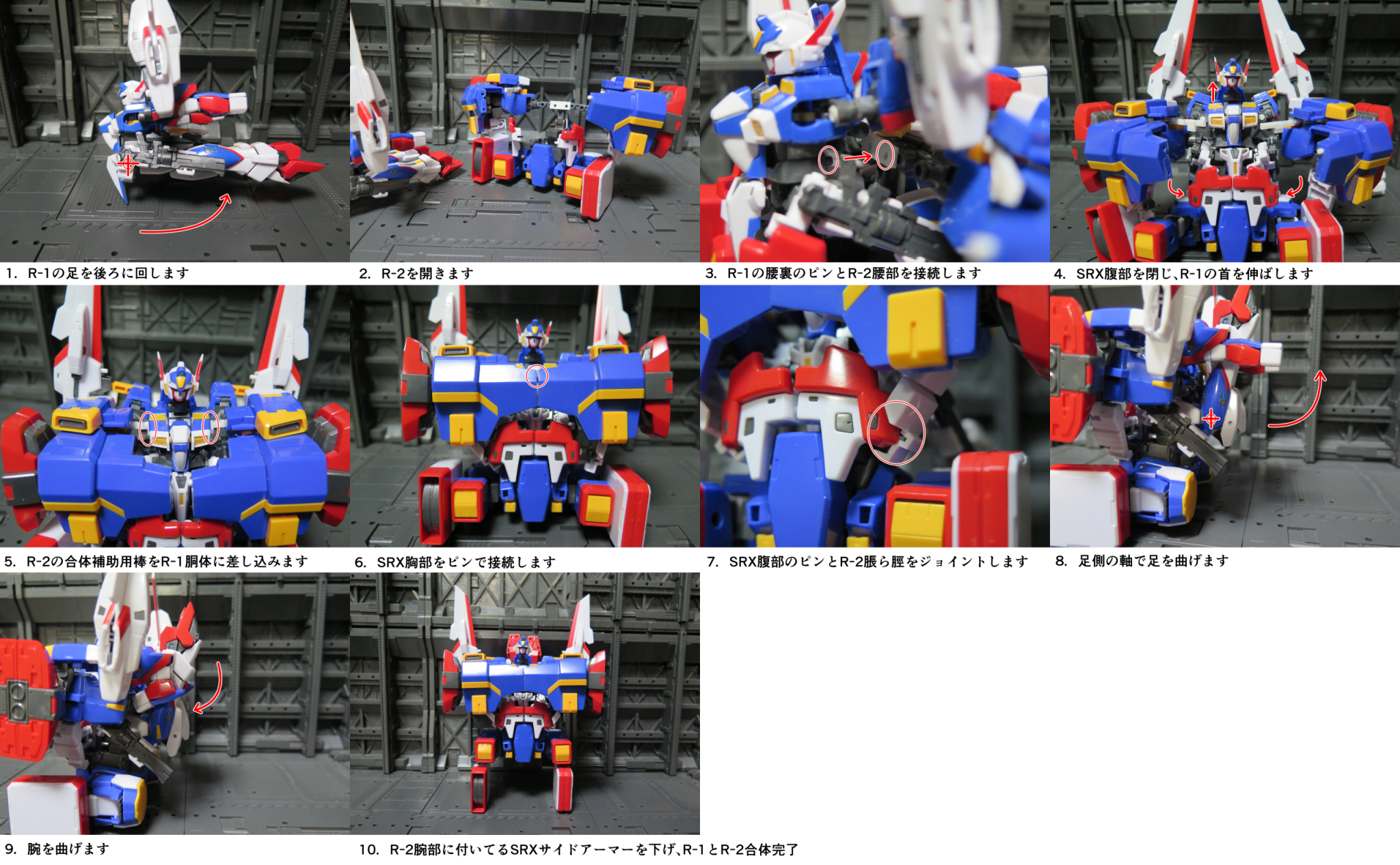

…	7無題Name名無し 25/05/25(日)16:23:14 IP:14.9.*(enabler.ne.jp)No.3990292そうだねx5 1748157794507.jpg-(2207361 B) R-1とR-2の合体

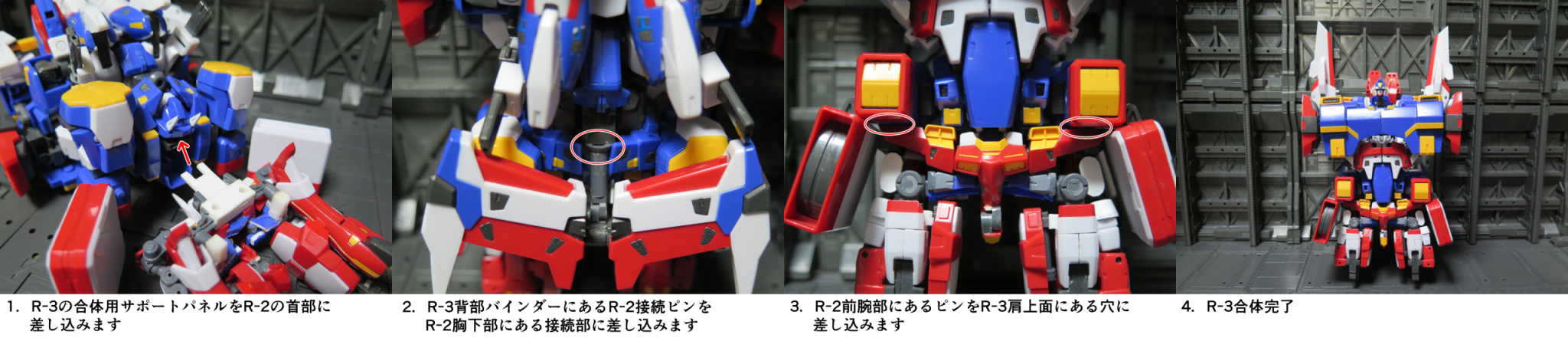

…	8無題Name名無し 25/05/25(日)16:24:19 IP:14.9.*(enabler.ne.jp)No.3990293そうだねx5 1748157859438.jpg-(935290 B) R-1＆R-2とR-3の合体

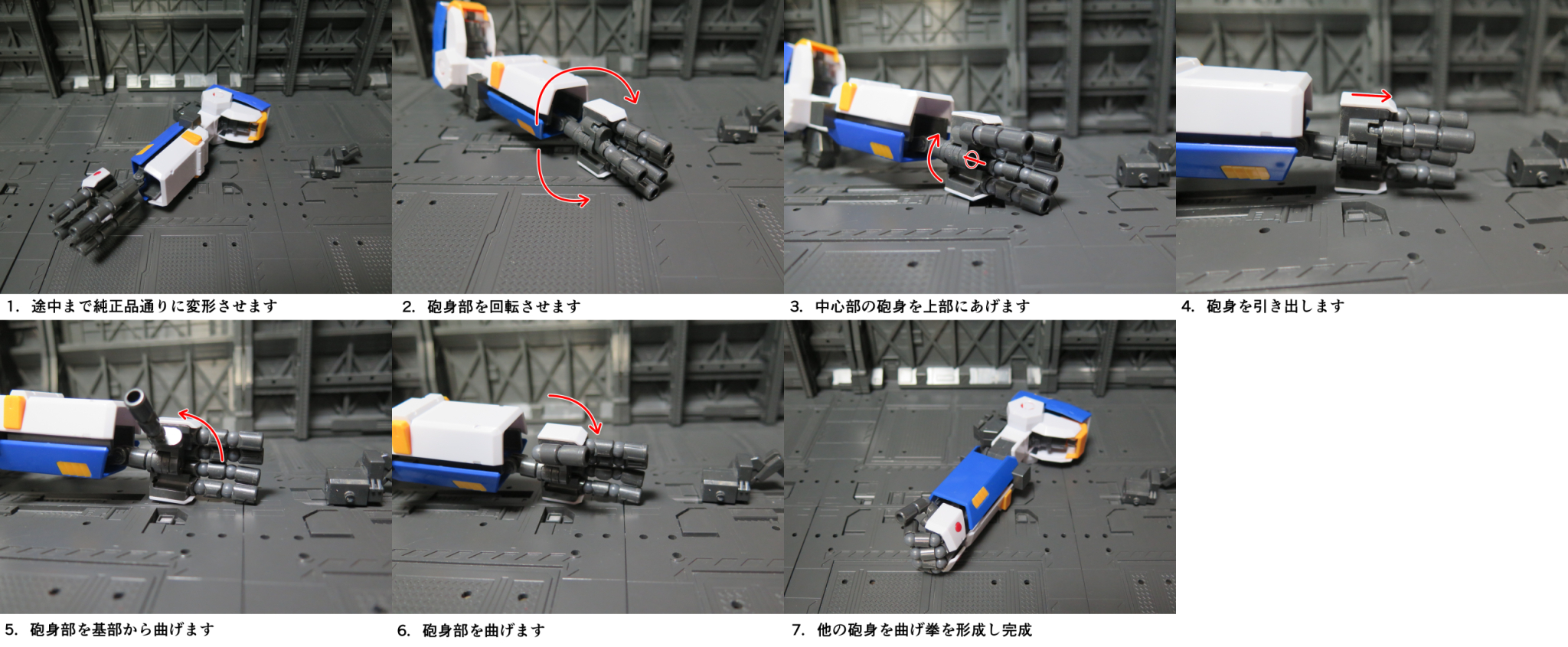

…	9無題Name名無し 25/05/25(日)16:26:41 IP:14.9.*(enabler.ne.jp)No.3990295そうだねx6 1748158001917.jpg-(1294332 B) R-2パワードパーツの変形指となる砲身を節ごとに切断して市販の関節を仕込みました親指にあたる部分は軸受に切り込みを入れボールジョイントで一段下に下げられるようにしより自然な手の形になるよう改造してます

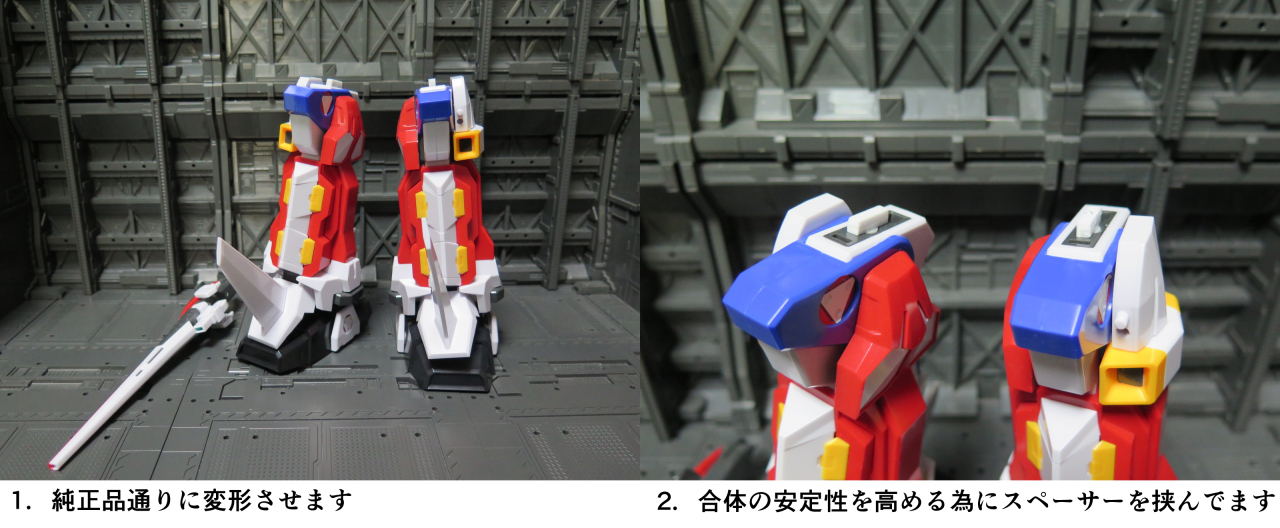

…	10無題Name名無し 25/05/25(日)16:28:45 IP:14.9.*(enabler.ne.jp)No.3990296そうだねx5 1748158125442.jpg-(655063 B) R-3パワードパーツの変形これはそのままです合体時の安定のためプラ角棒で作成したスペーサーを取り付けてあるくらいです

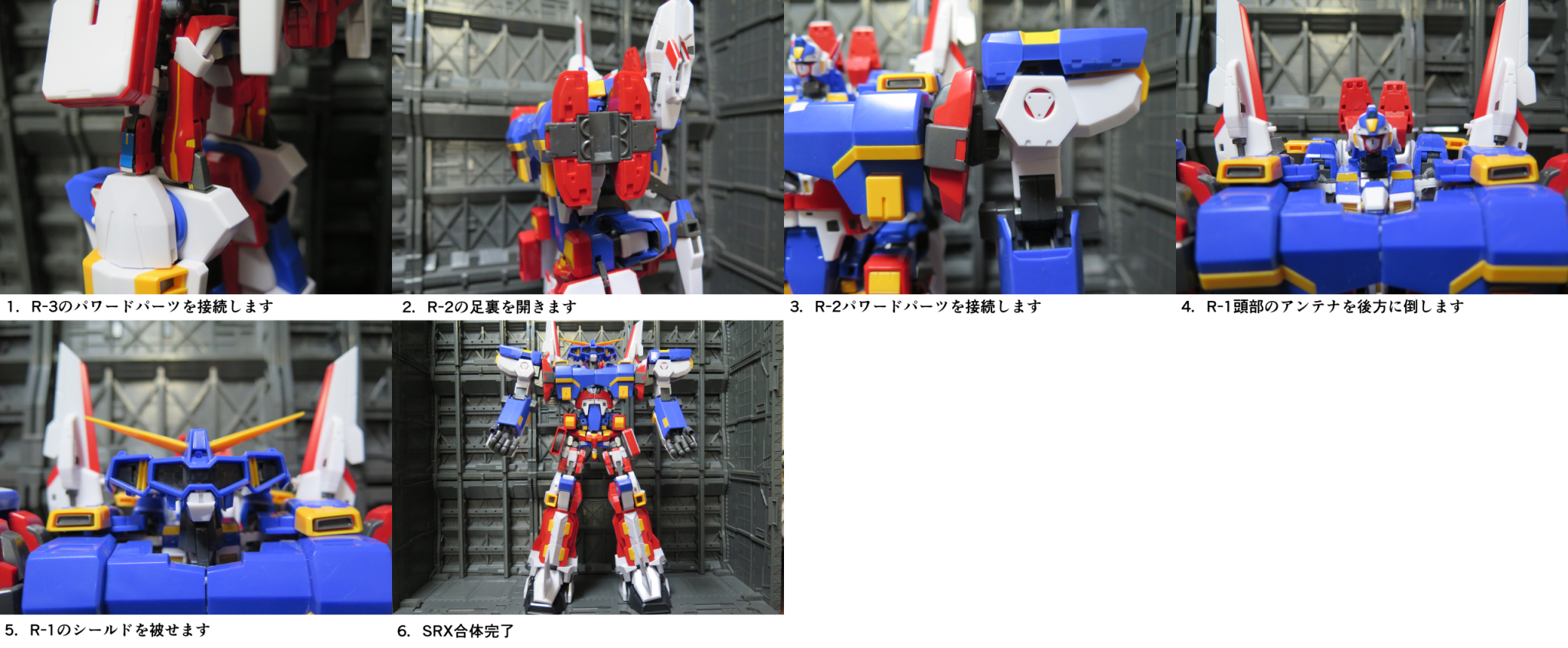

…	11無題Name名無し 25/05/25(日)16:31:37 IP:14.9.*(enabler.ne.jp)No.3990297そうだねx6 1748158297868.jpg-(1294843 B) 各パワードパーツを接続し R-1のシールドの一部をR-1の頭部に取り付けたら合体完了！天下無敵のスーパーロボットここに見参！

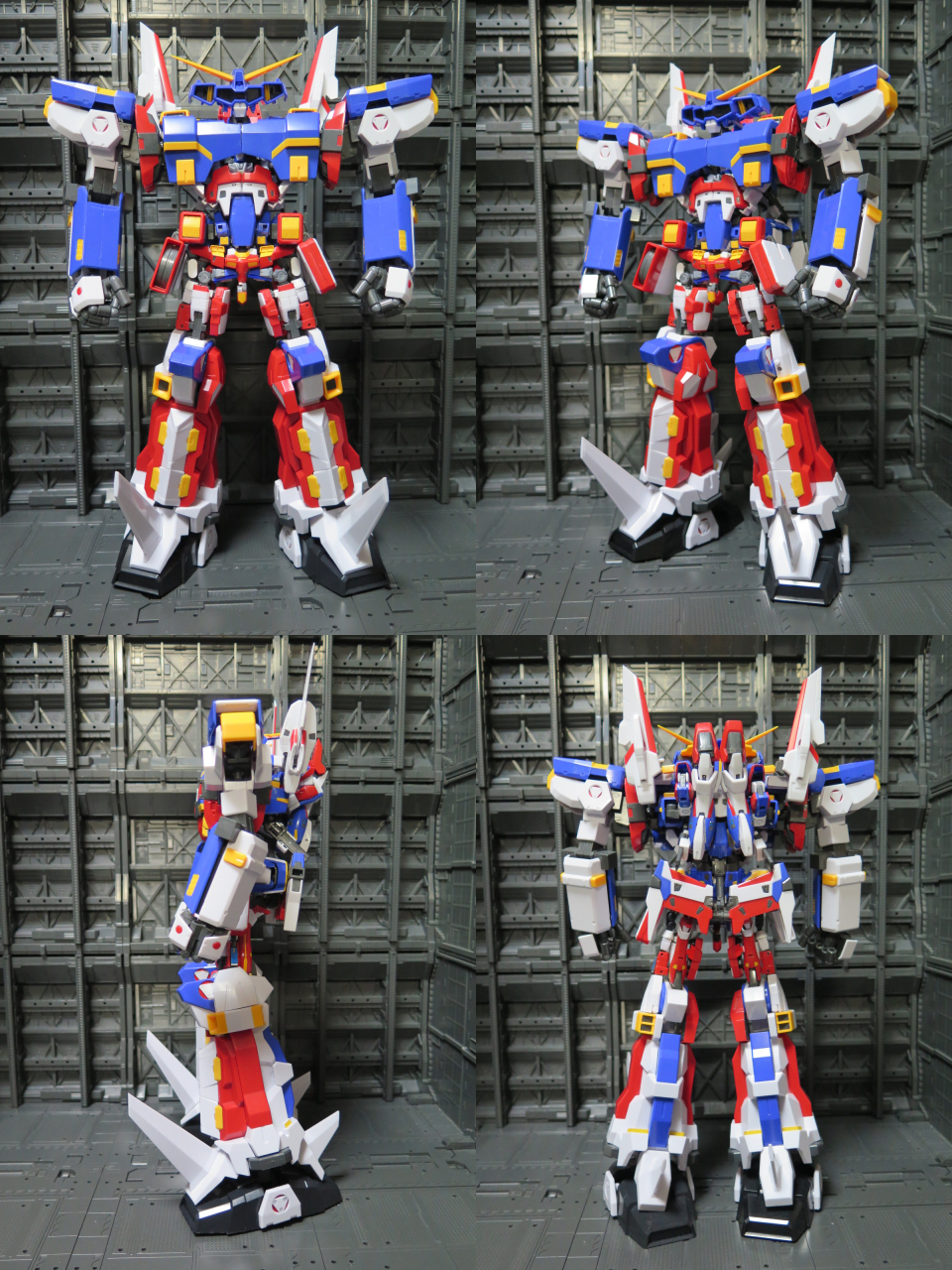

…	12無題Name名無し 25/05/25(日)16:38:28 IP:14.9.*(enabler.ne.jp)No.3990298そうだねx10 1748158708039.jpg-(1500727 B) 完全変形SRXをぐるっと腰可動をオミットした代わりに安定性だけはしっかり確保…したかったんですが複雑な変形や大きさも相まって動かすのに気を使う繊細な作りになっちゃいましたそれでも一応「完全変形するSRXにする」という目的は達成出来たので満足です

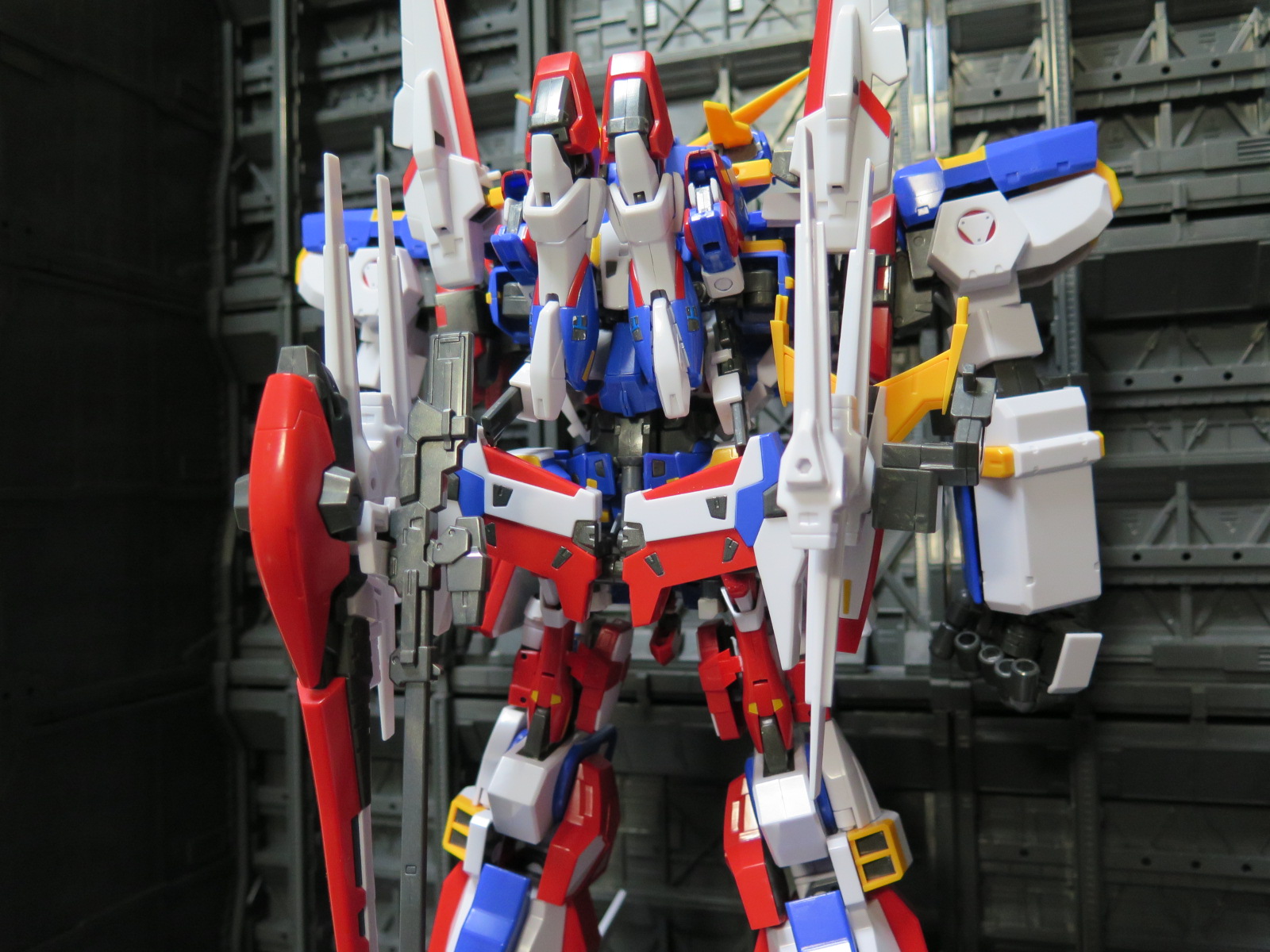

…	13無題Name名無し 25/05/25(日)16:40:08 IP:14.9.*(enabler.ne.jp)No.3990299そうだねx6 1748158808582.jpg-(495138 B) 余剰となるR-2のパワードパーツ基部やR-3のストライクシールドなどなどは腰にまとめてマウント出来ます

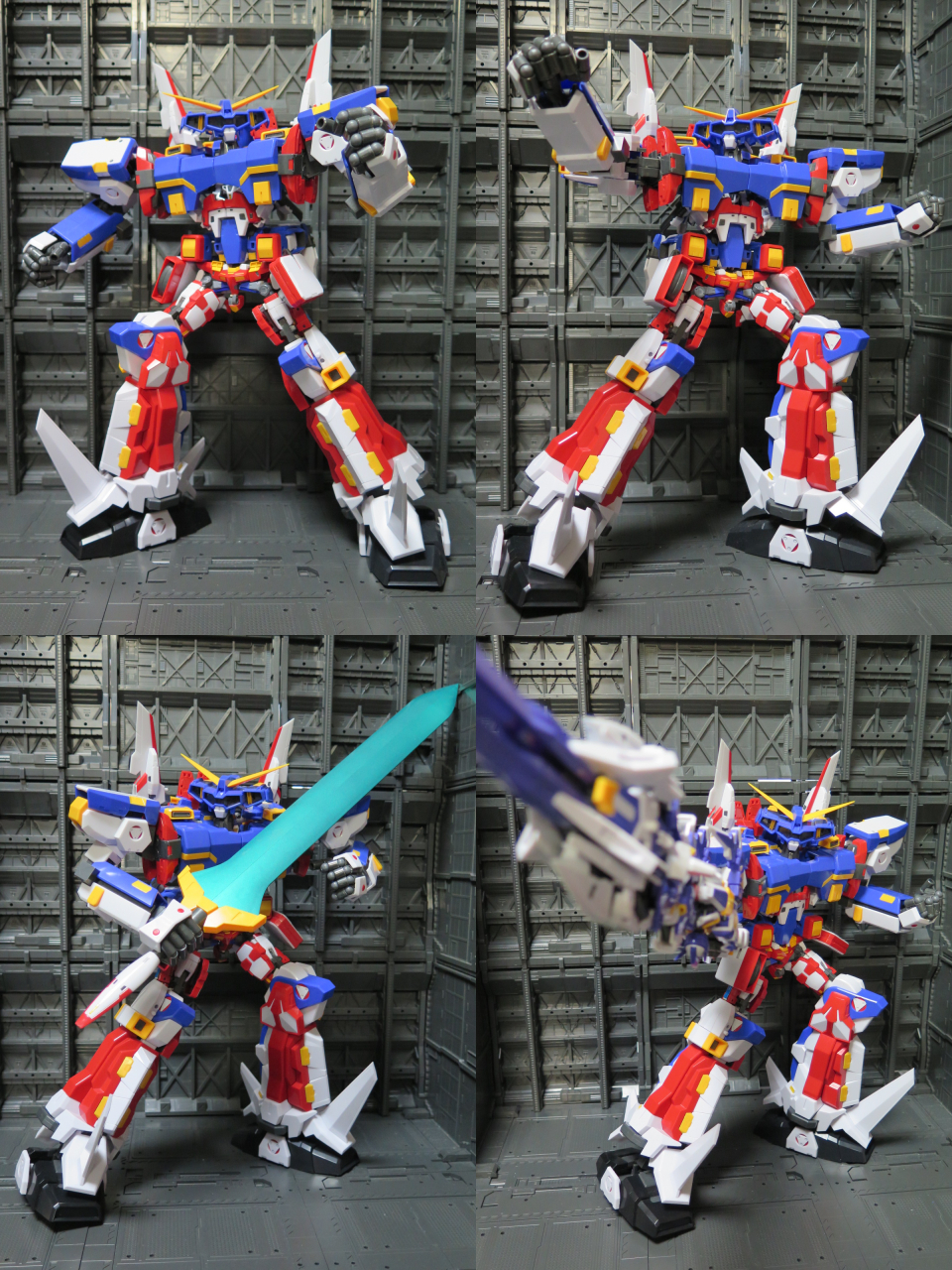

…	14無題Name名無し 25/05/25(日)16:48:17 IP:14.9.*(enabler.ne.jp)No.3990301そうだねx13 1748159297146.jpg-(1526427 B) 合体後の可動はガシガシ…とまではいかないもののある程度動かすことが出来ます以上完全変形合体SRXでした連投失礼しました以降はSMPアストラナガン等も発売しましたのでスパロボOGメカスレなどとして使って頂ければ幸いです

…	15無題Name名無し 25/05/25(日)17:32:14 IP:49.98.*(spmode.ne.jp)No.3990303そうだねx17 見事な改造お疲れ様ですこうしてみるとやっぱR-3が鬼門って感じよね（変形やサイズ感含めでもどのみち高額商品になるんだし開き直ってもう少し大きく高額になっても完全変形を目指してほしいとこだったけど仕方なしよねでも多少プロポーションが崩れようが余り動かせなくても完全変形合体って浪漫よね

…	16無題Name名無し 25/05/25(日)18:30:44 IP:60.112.*(bbtec.net)No.3990308そうだねx1 すげぇ！言葉もない… 変形機構の再現もさながら、強度の確保が大変そうですねお疲れ様でした！

…	17無題Name名無し 25/05/25(日)18:38:46 IP:49.105.*(spmode.ne.jp)No.3990309そうだねx2 >SMPのSRXを完全変形仕様に改造してみました凄い作例とたくさんの画像ありがとうございます実際作ってみると股間ブロックのボリュームってこんな感じになるんですね　どうもお疲れさまでした

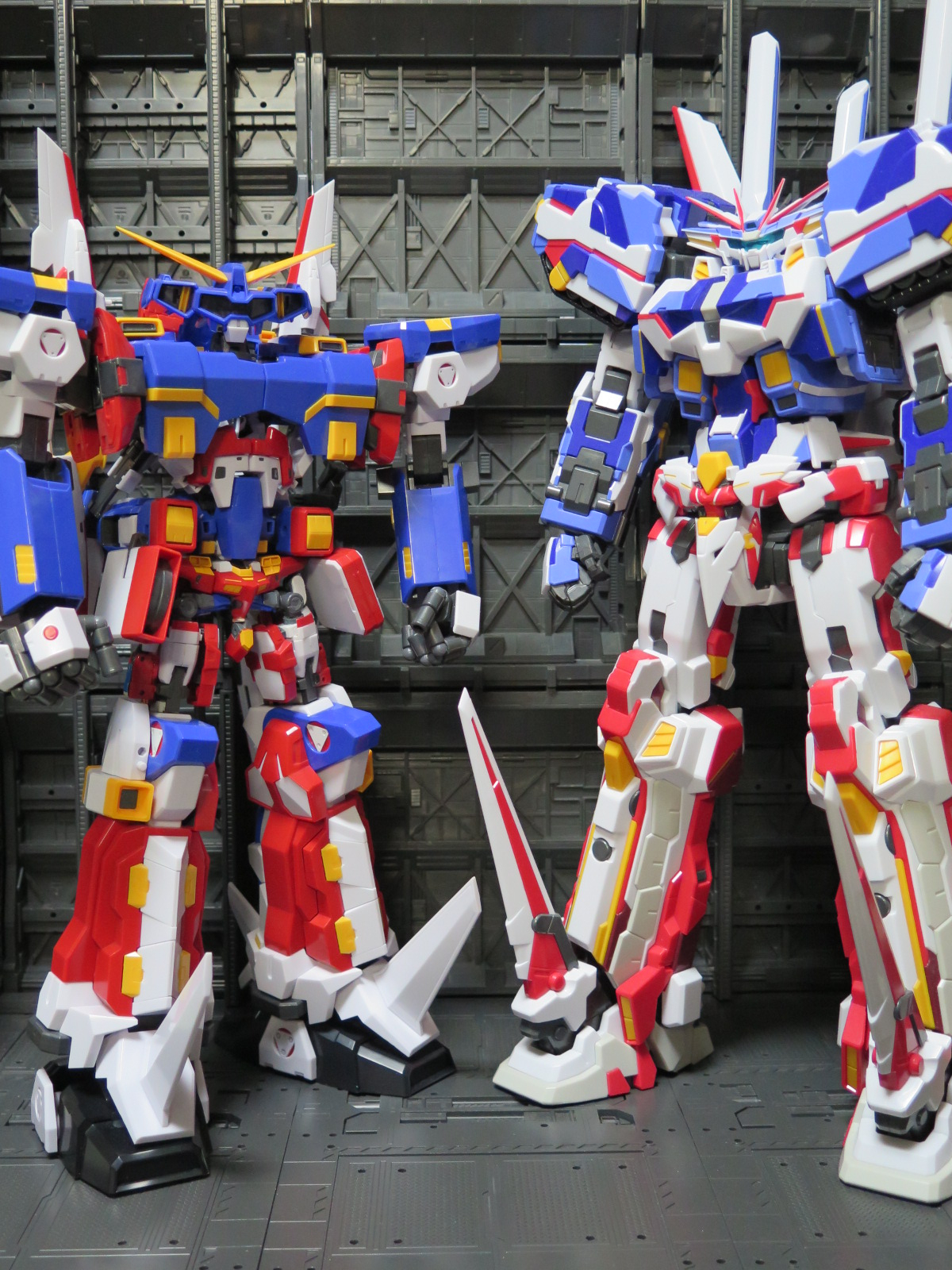

…	18無題Name名無し 25/05/25(日)21:01:17 IP:14.9.*(enabler.ne.jp)No.3990318そうだねx14 1748174477071.jpg-(1427880 B) 皆さんありがとうございます！スパロボαでSRXを知った身としてはやはりあの変形合体ムービーを再現したいなと思ってまして… R-3は本当に何度も何度も機構を作り直しましたがなんとか納得のいくものに仕上がって良かったですせっかくなんで同じSMPのバンプレイオスとコイツもいつかは分離形態を拝みたいものです…

…	19無題Name名無し 25/05/25(日)21:35:08 IP:49.98.*(spmode.ne.jp)No.3990320+ >せっかくなんで同じSMPのバンプレイオスと >コイツもいつかは分離形態を拝みたいものです… デザイナーが設定画はあるけどもう世に出ることはないみたいな事いってたから権利的な問題で出ないってことだともう無理か出るとしてもデザイン変更されそうなのが

…	20無題Name名無し 25/05/26(月)09:09:19 IP:126.36.*(bbtec.net)No.3990327そうだねx9 凄いとしか言えない R-3って完全変形しながら強度確保できるんだ

…	21無題Name名無し 25/05/26(月)15:30:43 IP:106.72.*(enabler.ne.jp)No.3990330そうだねx6 SRXで飾ったままだとR3部分の関節が怖いな。

…	22無題Name名無し 25/05/31(土)10:28:36 IP:126.179.*(openmobile.ne.jp)No.3990461そうだねx3 >R-1とR-2の合体すげぇ開きになりやがった

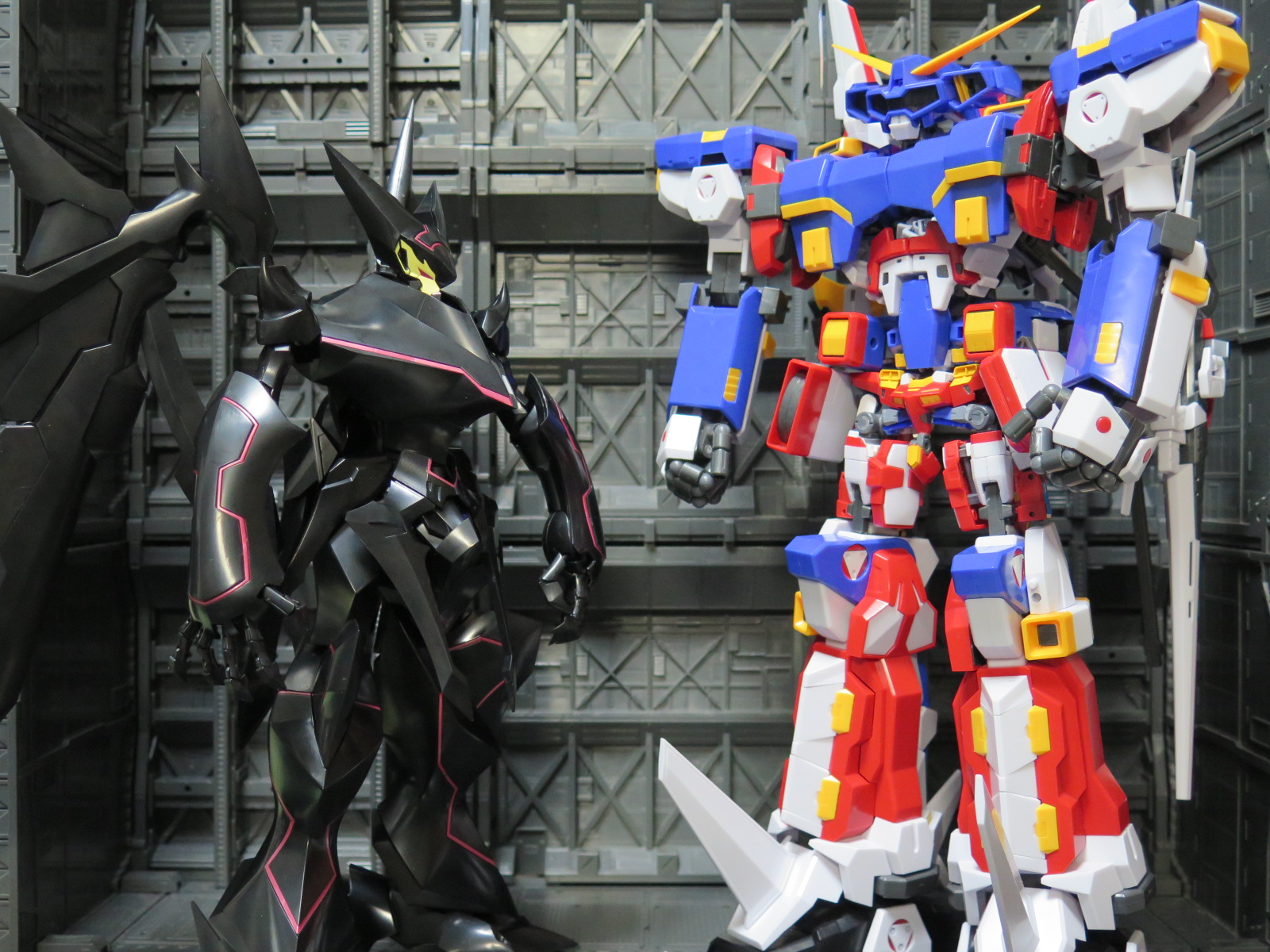

…	23無題Name名無し 25/05/31(土)16:30:11 IP:14.9.*(enabler.ne.jp)No.3990470そうだねx10 1748676611624.jpg-(570782 B) SMPアストラナガンをやっと組めたので一緒にこの並び最高ですわ…撮影スペースは悲鳴を上げているけど…

…	24無題Name名無し 25/06/16(月)12:00:59 IP:114.156.*(dti.ne.jp)No.3990945+ >変形機構の再現もさながら、強度の確保が大変そうですねやっぱり強度は大切ね

…	25無題Name名無し 25/06/16(月)23:46:14 IP:14.8.*(enabler.ne.jp)No.3990961そうだねx3 SMPは本当にすごいよな～自分で作るの無理かもと思って千値練のSRX買ったけど立体物としてのクオリティは高かったけど正直合体はバラバラ、差し替えや左右入れ替えとか多くてちょっと残念だった

…	26無題Name名無し 25/07/01(火)21:07:23 IP:124.110.*(ztv.ne.jp)No.3991403そうだねx7 1751371643465.jpg-(366859 B) その観点で評価したらSMPは合体用フレームに各パーツ取り外してから付けていく方式なんだが… (画像右下の方)

…	27無題Name名無し 25/07/01(火)21:08:45 IP:124.110.*(ztv.ne.jp)No.3991404そうだねx11 だからこそスレ主マジ凄ぇって話ね自分も挑戦しようとして挫折した口だから本当に尊敬する

…	28無題Name名無し 25/07/03(木)01:00:44 IP:60.109.*(bbtec.net)No.3991435そうだねx3 スレ主はサイコドライバーか

…	29無題Name名無し 25/07/27(日)15:28:56 IP:114.156.*(dti.ne.jp)No.3992091+ >その観点で評価したらSMPは合体用フレームに各パーツ取り外してから付けていく方式なんだが… >(画像右下の方) 合体時は大変ね

…	30無題Name名無し 25/07/27(日)19:06:47 IP:160.249.*(spmode.ne.jp)No.3992100+ 保持パーツとか見栄えパーツは使わなくても合体できるけど可動や保持力はご察しになるからなSMPのSRX まぁR3のサイズが一番の問題だろうけど（設定より大きくすれば問題ないけど並べた時に文句でそうだし

…	31無題Name名無し 25/07/27(日)19:17:12 IP:60.116.*(bbtec.net)No.3992103そうだねx1 SMPは分離時のビームサーベルとかが付いてるのがちょっと羨ましい千値練の方にしたから単体の武器が少ないのよね
